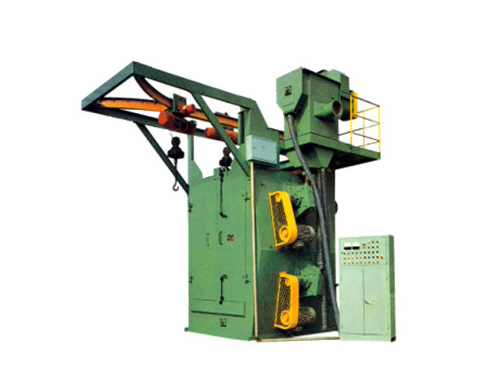

FTQ37系列吊鉤拋丸清理機
產品詳情
詳細說明：
FTQ37系列吊鉤式拋丸清理機主要技術規格
名稱 | 規格 | ||||
FTQ376 | FTQ378單吊 | FTQ378雙吊 | - | ||
單吊最大載重質量/kg | 600 | 800 | 800 | 根據工件規格和客戶要求設計 | |
清理工件最大尺寸 Φ/mm×h/mm | 600×1100 | 800×1500 | 800×1500 | ||
吊鉤數量/個 | 1 | 1 | 2 | ||
拋丸器 | 數量/臺 | 2 | 2 | 2 | |
單臺拋丸量/(kg/min) | 120 | 200 | 200 | ||
單臺功率/kw | 7.5 | 11 | 11 | ||
清理室體尺寸/L×B×H/mm | 1500×1500×2500 | 1800×1800×2800 | 1800×1800×2800 | ||
總功率/kw | 25 | 34.4 | 36.1 | ||
文字說明
吊鉤式自動拋丸機由拋丸器、供丸系統、拋丸室、吊鉤傳 送系統、螺旋輸送機、丸料提升設備、丸塵分離器、粉塵過濾系統、電氣控制系統組成；設備傳動采用循環吊鉤旋轉式，，當設備檢測到工件進入設定拋射工位后，開啟供丸系統，開始拋丸，工件鉤吊在吊鉤上在拋丸工作室中緩慢旋轉，旋轉時把工件的各個表面都暴露在噴丸流，鋼丸通過拋丸機拋射在工件的表面進行除銹、強化工作；完成除銹、強化工作后的鋼丸落入回收斗中借助電動機驅動。
1、綠色環保，工作中無污染
2、布置兩臺拋丸器，完全解決復雜工件的死角，工件處理表面均勻一致。
3、自動化程度高，拋丸、工件進給、工件旋翻、工件循環、丸料循環、粉塵過濾均自動完成。
4、吊鉤采用定位、定時出、進，可針對不同工件進行調節。
5、設備設置了互鎖功能，必須按設定順序才能啟動設備，保證了設備正常運轉，不會因誤操作引起故障或事故。
6、實用性好，不同型面工件均可處理。
7、處理等級高，可達到 sa2.5級。
8、設備分循環吊鉤和雙吊鉤兩個系列，多個型號，具體選型由工件大小和工作要求而訂。
